Фітинг-врізка з нержавіючої сталі AISI 304, 1", для шланга 32 мм

Врізний фітинг призначений для підключення шланга до пластикової або іншої сумісної ємності, яка не має готового зливного чи наповнювального штуцера. Конструкція дозволяє створити герметичну точку підключення безпосередньо у стінці ємності.

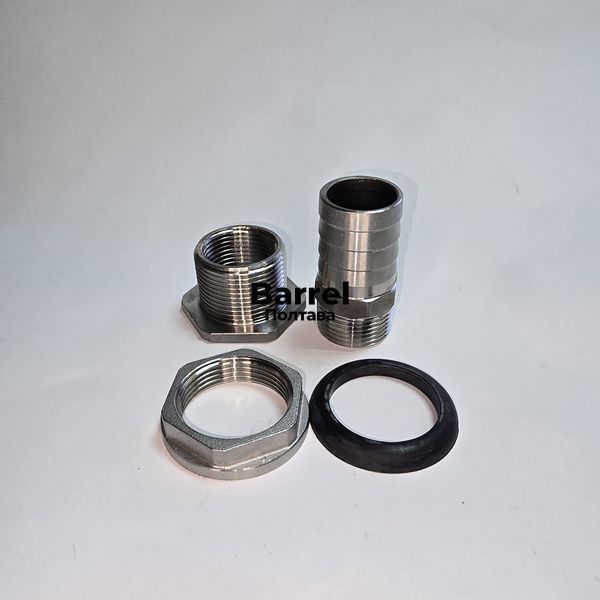

Конструкція

• врізний корпус із нержавіючої сталі AISI 304;
• ущільнювальна прокладка;
• притискна гайка;
• штуцер типу «ялинка» для підключення шланга 32 мм.

Основні характеристики

• Різьба: 1".
• Підключення шланга: 32 мм.
• Рекомендований діаметр отвору під врізку: 40 мм ± 2 мм.

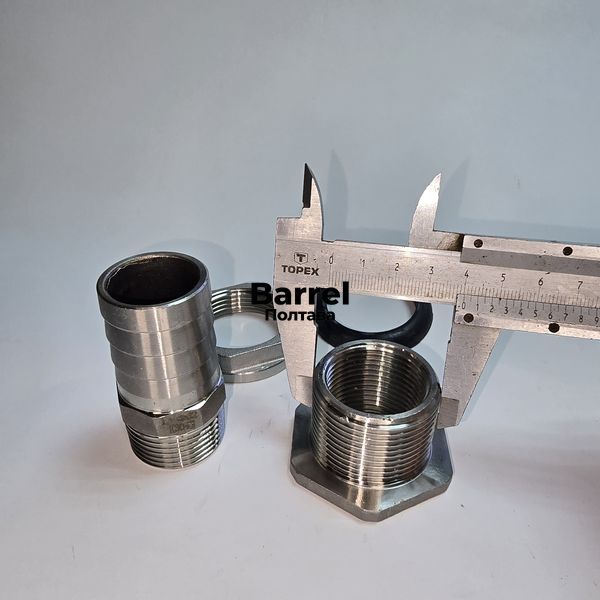

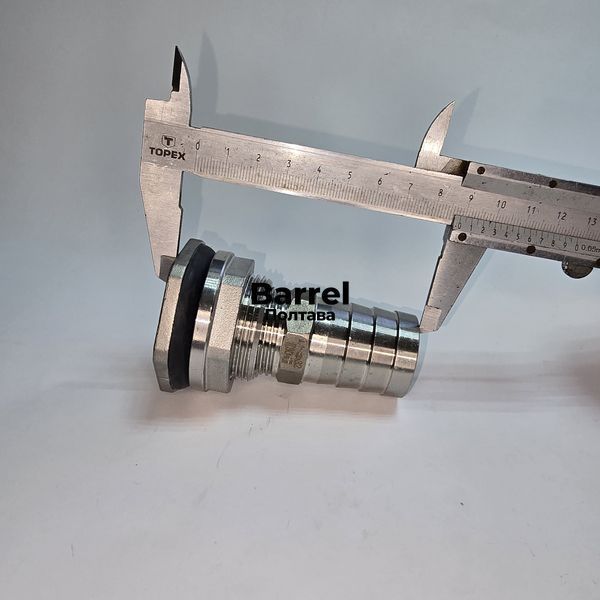

• Довжина штуцера: 88 мм.
• Вага: 338 г.
• Максимальна товщина стінки ємності: до 15 мм.

Особливості конструкції

• ліва різьба притискного з'єднання допомагає запобігти послабленню фітинга під час підключення шланга;

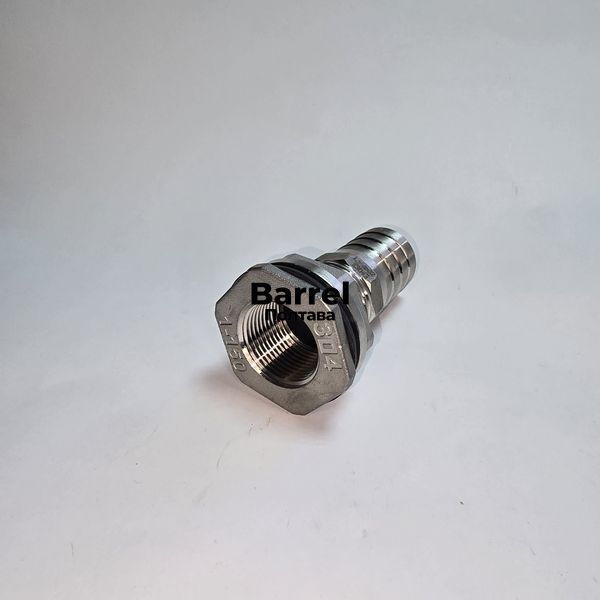

• внутрішня правостороння повнопрохідна різьба дозволяє за потреби встановлювати сумісну арматуру з внутрішнього боку ємності;
• ущільнювальна прокладка притискається до стінки ємності та забезпечує герметизацію місця врізки;
• нержавіюча сталь AISI 304 забезпечує стійкість до корозії та придатність для тривалої експлуатації.

Встановлення

1. Підготуйте у стінці ємності отвір діаметром близько 40 мм з допустимим відхиленням ± 2 мм.
2. Встановіть фітинг так, щоб ущільнювальна прокладка прилягала до борта ємності з боку корпусу, а не з боку притискної гайки.
3. Затягніть притискну гайку до надійної фіксації без надмірного навантаження на стінку ємності.
4. Підключіть шланг відповідного діаметра до штуцера типу «ялинка».
