Фитинг-врезка из нержавеющей стали AISI 304, 2", для шланга 50 мм

Врезной фитинг предназначен для подключения шланга к пластиковой или другой совместимой ёмкости, не имеющей готового сливного или наполнительного штуцера. Конструкция позволяет создать герметичную точку подключения непосредственно в стенке ёмкости.

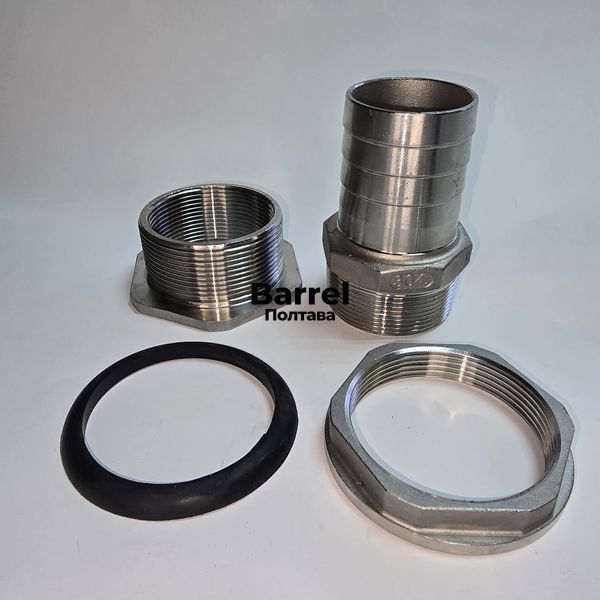

Конструкция

• врезной корпус из нержавеющей стали AISI 304;
• уплотнительная прокладка;
• прижимная гайка;
• штуцер типа «ёлочка» для подключения шланга 50 мм.

Основные характеристики

• Резьба: 2".

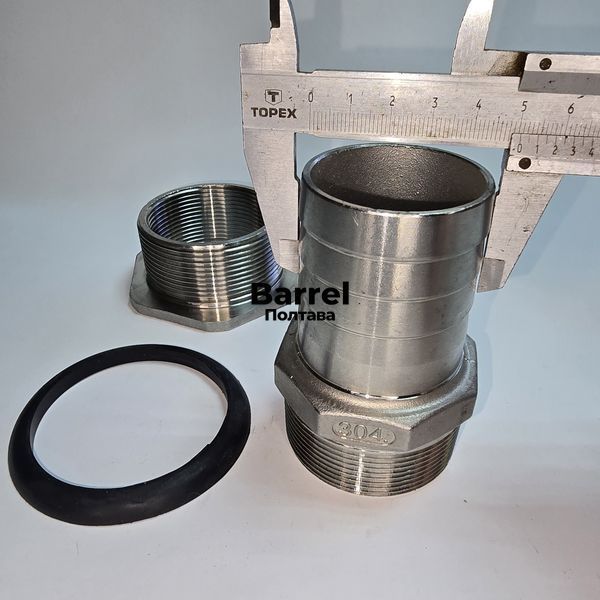

• Подключение шланга: 50 мм.
• Рекомендуемый диаметр отверстия под врезку: 66 мм ± 2 мм.

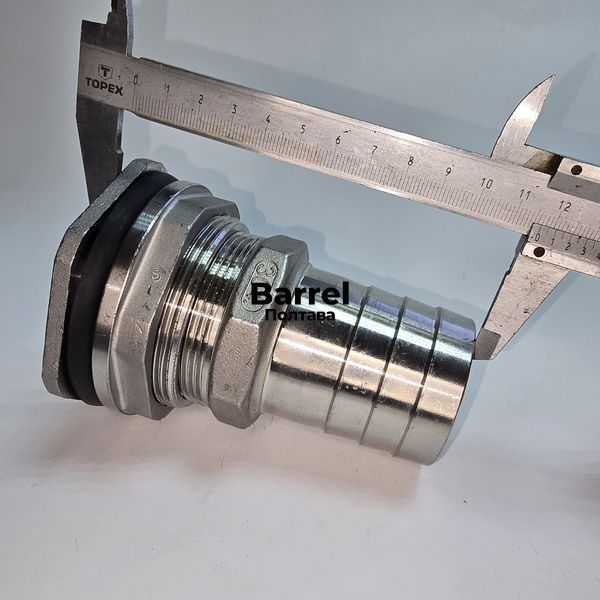

• Длина штуцера: 117 мм.
• Вес: 850 г.
• Максимальная толщина стенки ёмкости: до 15 мм.

Особенности конструкции

• левая резьба прижимного соединения помогает предотвратить ослабление фитинга при подключении шланга;

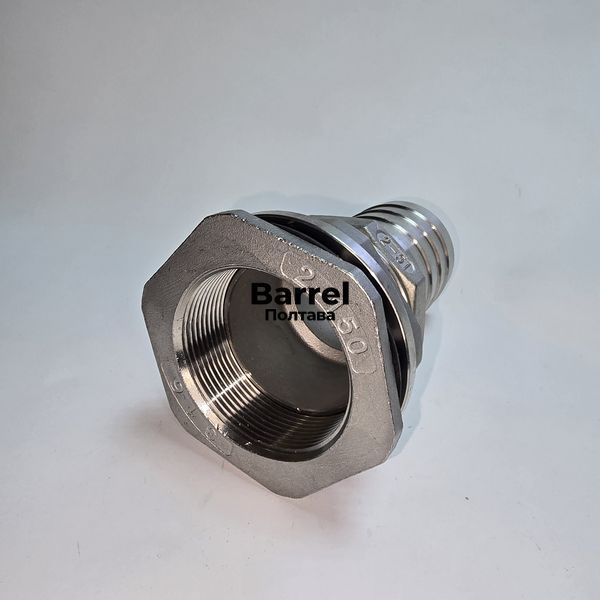

• внутренняя правосторонняя полнопроходная резьба позволяет при необходимости устанавливать совместимую арматуру с внутренней стороны ёмкости;
• уплотнительная прокладка прижимается к стенке ёмкости и обеспечивает герметизацию места врезки;
• нержавеющая сталь AISI 304 обеспечивает устойчивость к коррозии и пригодность для длительной эксплуатации.

Установка

1. Подготовьте в стенке ёмкости отверстие диаметром около 66 мм с допустимым отклонением ± 2 мм.
2. Установите фитинг так, чтобы уплотнительная прокладка прилегала к борту ёмкости со стороны корпуса, а не со стороны прижимной гайки.
3. Затяните прижимную гайку до надёжной фиксации без чрезмерной нагрузки на стенку ёмкости.
4. Подключите шланг соответствующего диаметра к штуцеру типа «ёлочка».
