Гильза для термодатчика теплосчетчика 1/2", под датчик 5 мм, резьба M10×1

Гильза для термодатчика теплосчетчика предназначена для установки температурного датчика в трубопровод системы отопления или другой системы учета тепловой энергии. Гильза создает защитную зону для датчика и позволяет установить его в трубопровод без прямого контакта корпуса датчика с резьбовым соединением.

Для подключения к трубопроводу используется наружная резьба 1/2 дюйма. Внутри предусмотрен канал для установки термодатчика диаметром около 5 мм.

Для надежной фиксации термодатчика внутри гильзы используется специальный прижимной штуцер с резьбой M10×1. Во многих моделях теплосчетчиков такой штуцер поставляется вместе с комплектом термодатчиков или самим счетчиком.

Особенности

• предназначена для монтажа термодатчика теплосчетчика;
• присоединительная резьба к трубопроводу — 1/2";
• посадка под термодатчик диаметром около 5 мм;
• резьба для фиксирующего штуцера — M10×1;

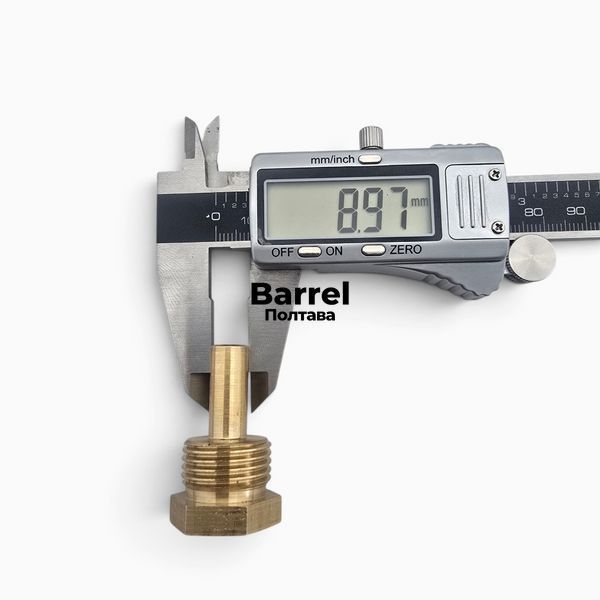

• наружный диаметр погружной части — около 9 мм;
• внутренний диаметр гильзы — ориентировочно 6–7 мм;
• компактная конструкция для монтажа в трубопровод.

Характеристики

• Тип: гильза / термокарман для датчика температуры;
• Назначение: для термодатчика теплосчетчика;
• Присоединительная резьба: 1/2";
• Резьба под фиксирующий штуцер: M10×1;
• Рекомендуемый диаметр термодатчика: около 5 мм;
• Внутренний диаметр гильзы: ориентировочно 6–7 мм;
• Наружный диаметр погружной части: около 9 мм;

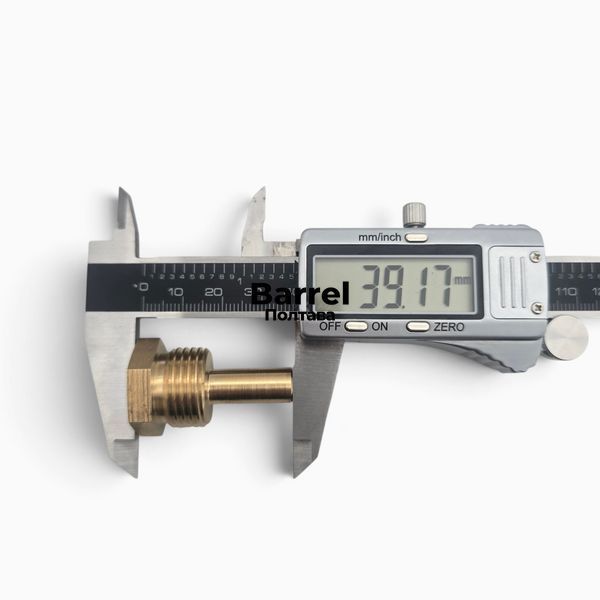

• Общая длина: около 39 мм;
• Материал: латунь.

Монтаж термодатчика

Гильза вкручивается в резьбовое посадочное место 1/2" на трубопроводе. Термодатчик вставляется внутрь гильзы и фиксируется с помощью специального штуцера с резьбой M10×1.

Обратите внимание: перед заказом рекомендуется проверить диаметр термодатчика, тип присоединительной резьбы и наличие соответствующего фиксирующего штуцера M10×1.
