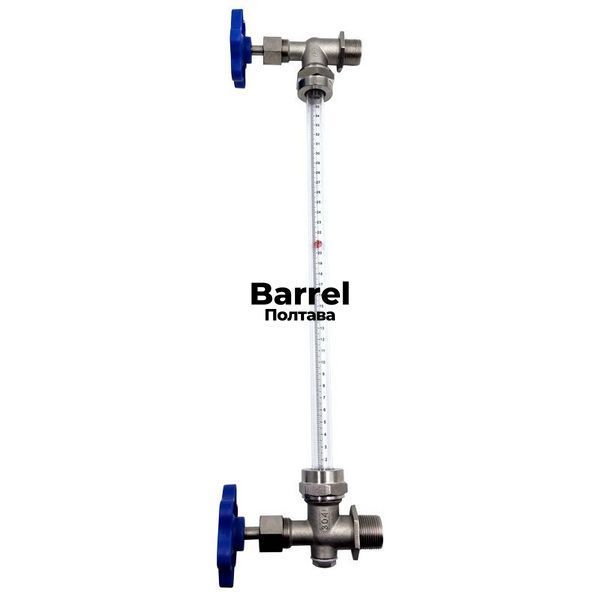

Механический уровнемер для бака с прозрачной трубкой 1 м

Механический уровнемер 3/4" DN20 предназначен для визуального контроля уровня воды и других совместимых жидкостей в баках, резервуарах и различных емкостях. Уровень жидкости можно контролировать без открывания крышки резервуара — положение поплавка в прозрачной трубке наглядно показывает текущее заполнение емкости.

Модель комплектуется двумя запорными кранами из нержавеющей стали 304, прозрачной трубкой длиной 1 метр, поплавком и шкалой для удобного определения уровня.

Принцип работы уровнемера

Уровнемер устанавливается вертикально на стенке резервуара. Нижний и верхний узлы соединяются с емкостью, а прозрачная трубка располагается между ними. Благодаря принципу сообщающихся сосудов уровень жидкости в трубке соответствует уровню жидкости внутри резервуара.

Контрастный поплавок внутри прозрачной трубки дополнительно облегчает визуальный контроль уровня, в том числе с расстояния.

Два запорных крана из нержавеющей стали 304

Верхний и нижний узлы оборудованы отдельными ручными запорными кранами. Это позволяет перекрыть соединение уровнемера с резервуаром, например, для обслуживания, очистки или замены прозрачной трубки.

Корпуса кранов изготовлены из нержавеющей стали 304, которая отличается хорошей коррозионной стойкостью и подходит для продолжительной эксплуатации в водяных системах.

Подключение 3/4" DN20

Для монтажа в резервуар предусмотрено резьбовое подключение 3/4" (DN20). Такой размер удобен для установки уровнемера на металлические и пластиковые баки, накопительные емкости, резервуары систем водоснабжения и другое оборудование.

Прозрачная трубка длиной 1 метр

В комплект входит прозрачная трубка длиной 1 м с наружным диаметром около 18 мм. При необходимости трубку можно укоротить в соответствии с расстоянием между точками подключения на конкретной емкости.

В материалах производителя указана термостойкость прозрачной трубки до 120 °C. При эксплуатации с повышенной температурой необходимо дополнительно учитывать параметры жидкости и условия работы системы.

Удобный контроль уровня жидкости

Механическая конструкция не требует электропитания, датчиков, батареек или подключения к системам автоматизации. Уровень жидкости отображается непосредственно в прозрачной трубке.

Уровнемер может использоваться для баков водоснабжения, накопительных резервуаров, технических емкостей и других систем, где необходим простой визуальный контроль количества жидкости.

Основные преимущества

• простой визуальный контроль уровня жидкости;
• не требует электропитания;
• два отдельных запорных крана;
• корпуса кранов из нержавеющей стали 304;
• подключение 3/4" DN20;
• прозрачная трубка длиной 1 м;
• диаметр трубки около 18 мм;
• трубку можно укоротить до необходимой длины;
• поплавок для удобного контроля уровня;
• шкала уровня;
• подходит для баков, резервуаров и накопительных емкостей;
• возможность перекрытия уровнемера для обслуживания.

Характеристики

• Тип: механический визуальный уровнемер;
• Назначение: контроль уровня воды и совместимых жидкостей;
• Подключение: 3/4" (DN20);
• Материал кранов: нержавеющая сталь 304;
• Количество кранов: 2 шт.;
• Длина прозрачной трубки: 1 м;
• Диаметр прозрачной трубки: около 18 мм;
• Материал трубки: прозрачный акрил;
• Заявленная термостойкость трубки: до 120 °C;
• Поплавок: 8 мм;
• Возможность укорачивания трубки: да;
• Материал корпуса: нержавеющая сталь 304;
• Питание: не требуется.

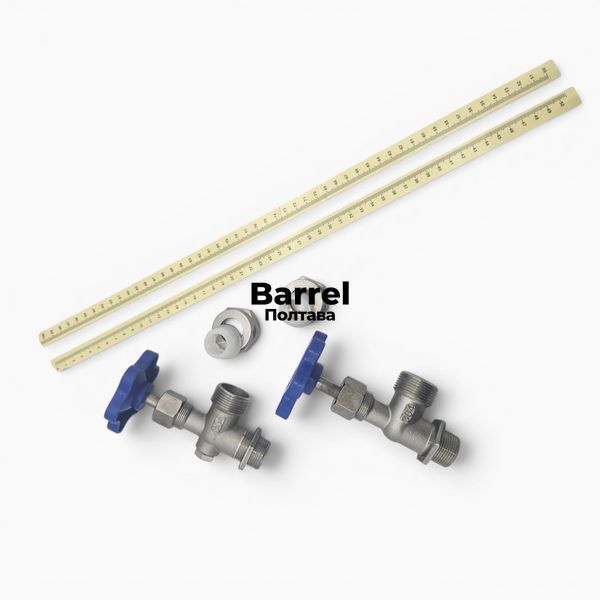

Комплектация

• верхний запорный кран — 1 шт.;
• нижний запорный кран — 1 шт.;
• прозрачная трубка 1 м — 1 шт.;
• поплавок — 1 шт.;
• шкала уровня — 1 шт.;
• соединительные и уплотнительные элементы.

Важно знать

Перед монтажом необходимо определить фактическое расстояние между верхней и нижней точками подключения. Прозрачную трубку можно укоротить в соответствии с необходимой монтажной длиной.

Максимальное рабочее давление системы производителем в предоставленных характеристиках не указано. Не рекомендуется использовать уровнемер в системах с избыточным давлением без предварительного подтверждения допустимых параметров эксплуатации.
