ТЭН 2 кВт с терморегулятором и врезным адаптером 1½″ для емкости
Комплект из погружного ТЭНа мощностью 2 кВт и врезного адаптера 1½″ предназначен для установки в пластиковые и металлические баки, бочки, резервуары, емкости для летнего душа и другое бытовое или промышленное оборудование.
Комплект подходит для емкостей, в которых производителем не предусмотрена готовая резьбовая муфта для установки нагревателя. Врезной адаптер позволяет смонтировать ТЭН непосредственно в боковую стенку емкости. Благодаря этому не требуется сверлить или переделывать крышку бака.
Монтаж в боковую стенку бака
Для установки врезного адаптера в стенке емкости необходимо подготовить отверстие диаметром 55 мм. Максимальная толщина материала в месте прохода адаптера составляет 20 мм.
Такая конструкция позволяет устанавливать ТЭН в большинство пластиковых баков, бочек, металлических резервуаров и емкостей для летнего душа. Крышка бака остается свободной для наполнения водой, осмотра, очистки и технического обслуживания.
Конструкция врезного адаптера
Адаптер имеет внутреннюю резьбу 1½″, в которую вкручивается ТЭН. Наружная резьба адаптера, предназначенная для прижимной гайки, выполнена левосторонней.
Благодаря противоположному направлению резьб при вкручивании ТЭНа прижимная гайка не ослабляется, а врезка остается надежно зафиксированной в стенке емкости. Герметичность места установки обеспечивается уплотнительной прокладкой.

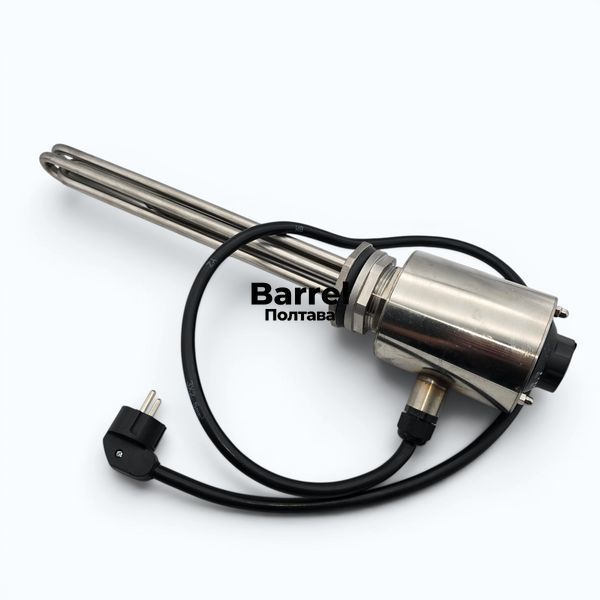

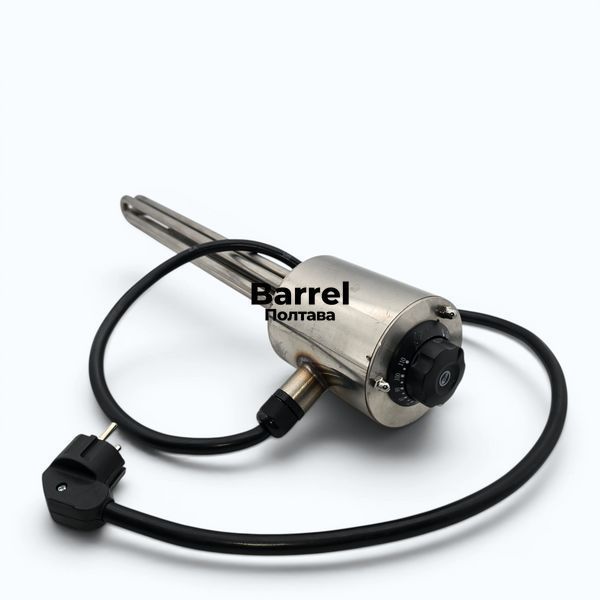

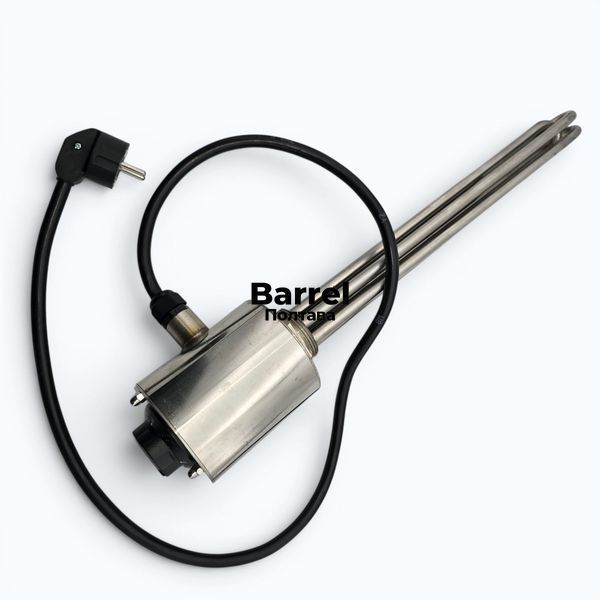

ТЭН с терморегулятором
Нагревательная часть изготовлена из нержавеющей стали AISI 304, устойчивой к коррозии и контакту с водой. Длина погружной части составляет 37 см.
ТЭН работает от стандартной электрической сети 220 В и имеет мощность 2000 Вт. Устройство оснащено кабелем питания длиной приблизительно 1 м, европейской вилкой и встроенным механическим терморегулятором.
После достижения установленной температуры терморегулятор автоматически отключает нагревательный элемент, а после охлаждения воды снова включает его.
Преимущества комплекта
- готовый комплект для установки ТЭНа в емкость без заводской резьбы;
- монтаж в боковую стенку через отверстие диаметром 55 мм;
- подходит для материала толщиной до 20 мм;
- внутренняя резьба адаптера 1½″;
- левосторонняя наружная резьба под прижимную гайку;
- уплотнительная прокладка для герметизации врезки;
- мощность нагрева 2000 Вт;
- питание от сети 220 В;
- встроенный механический терморегулятор;
- нагревательная часть из нержавеющей стали AISI 304;
- погружная длина 37 см;
- закрытый металлический корпус с защитой от попадания влаги и брызг;
- возможность бытового и промышленного использования.
Область применения
- пластиковые баки для летнего душа;
- пластиковые и металлические бочки;
- накопительные емкости для воды;
- технические резервуары;
- бытовые системы нагрева воды;
- промышленные баки и установки.
Комплектация
- погружной ТЭН мощностью 2 кВт;
- встроенный механический терморегулятор;
- электрический кабель с европейской вилкой;
- врезной адаптер с внутренней резьбой 1½″;
- прижимная гайка с левосторонней резьбой;
- уплотнительная прокладка.
Технические характеристики
- Тип: погружной ТЭН с комплектом для врезного монтажа;
- Мощность: 2000 Вт;
- Напряжение питания: 220 В;
- Материал нагревательной части: нержавеющая сталь AISI 304;
- Наружная резьба ТЭНа: 1½″;
- Внутренняя резьба адаптера: 1½″;
- Наружная резьба адаптера: левосторонняя;
- Длина погружной части: 37 см;
- Диаметр монтажного отверстия: 55 мм;
- Максимальная толщина стенки емкости: 20 мм;
- Регулировка температуры: механический терморегулятор;
- Длина кабеля: приблизительно 1 м;
- Тип вилки: европейская;
- Способ монтажа: в боковую стенку пластиковой или металлической емкости.
Порядок установки
- Выбрать ровный участок стенки емкости для установки ТЭНа.
- Убедиться, что внутри достаточно места для погружной части длиной 37 см.
- Подготовить в стенке отверстие диаметром 55 мм.
- Установить врезной адаптер вместе с уплотнительной прокладкой.
- Зафиксировать адаптер прижимной гайкой.
- Вкрутить ТЭН во внутреннюю резьбу адаптера 1½″.
- Наполнить емкость водой и проверить герметичность соединения.
- Подключать ТЭН к электрической сети только после проверки герметичности и полного погружения нагревательной части в воду.
Важно знать
Запрещено включать ТЭН без воды. Во время работы вся нагревательная часть должна быть полностью погружена в воду. Металлический корпус с терморегулятором и место ввода кабеля нельзя погружать в воду.
Электрическое подключение рекомендуется выполнять через заземленную розетку и устройство защитного отключения. Перед включением необходимо проверить герметичность адаптера и резьбовых соединений. При монтаже в пластиковый бак необходимо учитывать максимально допустимую температуру материала емкости.
