Врезная муфта AISI 316 для ёмкостей под КАС

Основное назначение данной модели — установка на ёмкости, используемые для хранения и перевозки карбамидно-аммиачной смеси — КАС. Фитинг особенно удобен для пластиковых и полиэтиленовых баков, где отсутствует возможность приварить обычный резьбовой штуцер.

Корпус изготовлен из нержавеющей стали AISI 316. Этот материал применяется в сельскохозяйственных и промышленных системах, где важна повышенная устойчивость металла к коррозии и воздействию рабочей среды.

Внутренняя рабочая резьба 2 дюйма

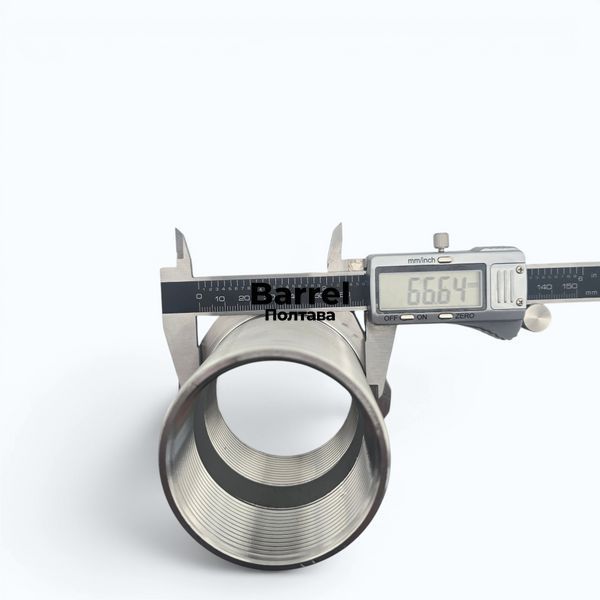

Внутри фитинга выполнена стандартная внутренняя резьба размером 2″. Внутренняя резьба нарезана с двух сторон приблизительно по 30 мм и не проходит насквозь по всей длине корпуса.

Благодаря стандартному размеру резьбы к муфте можно подключать различное оборудование с соответствующей наружной резьбой 2″.

К муфте можно подключать

• шаровые и вентильные краны;
• запорную и регулирующую арматуру;
• резьбовые переходники и штуцеры;
• сливные и подающие патрубки;
• датчики уровня жидкости;
• температурные датчики;
• манометры и другое контрольное оборудование;
• другие комплектующие с наружной резьбой 2″.

Левая наружная резьба

Наружная монтажная резьба корпуса выполнена левосторонней. Такое конструктивное решение помогает предотвратить ослабление прижимной гайки во время вкручивания крана, датчика или другого оборудования во внутреннюю резьбу фитинга.

Когда оборудование закручивается во внутреннюю резьбу, прижимная гайка на наружной левосторонней резьбе работает в противоположном направлении и дополнительно прижимает муфту к стенке ёмкости. Благодаря этому соединение остаётся плотно затянутым.

Установка в пластиковую ёмкость без сварки

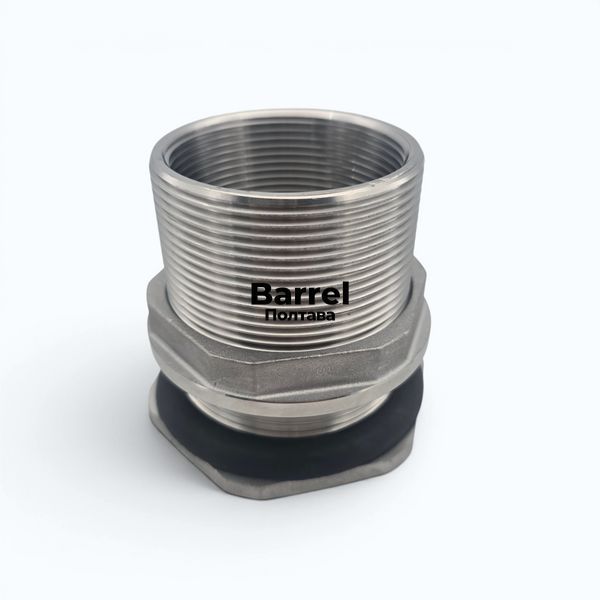

Для установки муфты в стенке бака выполняется отверстие соответствующего диаметра. Корпус фитинга вставляется в отверстие, после чего устанавливаются уплотнитель и прижимная гайка.

Уплотнитель толщиной 6 мм обеспечивает плотное прилегание фитинга к поверхности бака и помогает герметизировать место врезки. Для качественного монтажа поверхность вокруг отверстия должна быть ровной, чистой и без механических повреждений.

Для каких ёмкостей подходит муфта

• пластиковые баки для КАС;
• полиэтиленовые резервуары;
• транспортные ёмкости для перевозки КАС;
• накопительные и технологические баки;
• бочки и контейнеры для жидкостей;
• ёмкости, на которых невозможно применить сварку;
• металлические резервуары, где требуется разборное врезное соединение.

Размеры и характеристики врезной муфты

• Тип изделия: удлинённая врезная муфта для ёмкости
• Материал: нержавеющая сталь AISI 316
• Внутренняя рабочая резьба: 2″

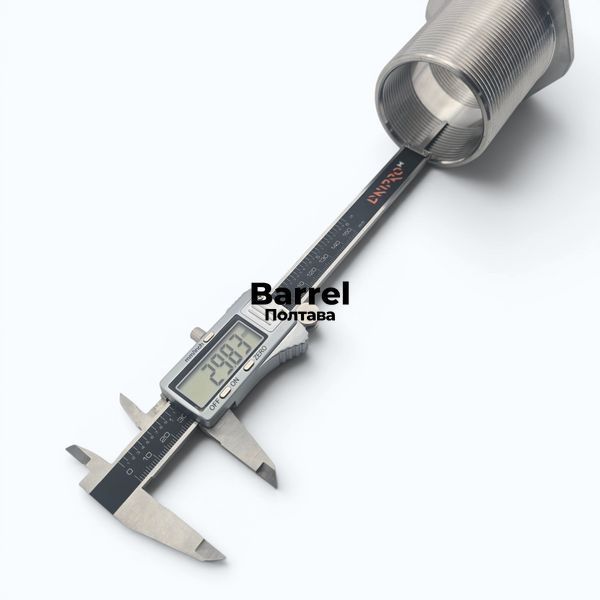

• Глубина внутренней резьбы: приблизительно по 30 мм с каждой стороны
• Тип внутренней резьбы: несквозная
• Наружная монтажная резьба: левосторонняя
• Общая длина фитинга: 80 мм
• Рабочая длина наружной резьбовой части: 73 мм
• Ширина прижимной гайки: 15 мм
• Толщина уплотнителя: 6 мм
• Способ установки: врезной монтаж без сварки

Преимущества удлинённой муфты для КАС

• корпус из нержавеющей стали AISI 316;
• предназначена для баков хранения и перевозки КАС;
• стандартная внутренняя резьба 2″;
• возможность установки кранов, датчиков и другого оборудования;
• монтаж в пластиковые ёмкости без сварки;
• увеличенная общая длина 80 мм;
• левая наружная резьба препятствует ослаблению гайки;
• уплотнитель толщиной 6 мм для плотного прилегания;
• подходит для ремонта и модернизации готовых ёмкостей.

Важно знать перед установкой

Перед монтажом необходимо проверить совместимость материала уплотнителя, подключаемого оборудования и других элементов системы с рабочей жидкостью. Надёжность и герметичность соединения зависят от правильности выполнения отверстия, состояния поверхности бака и равномерного затягивания прижимной гайки.
